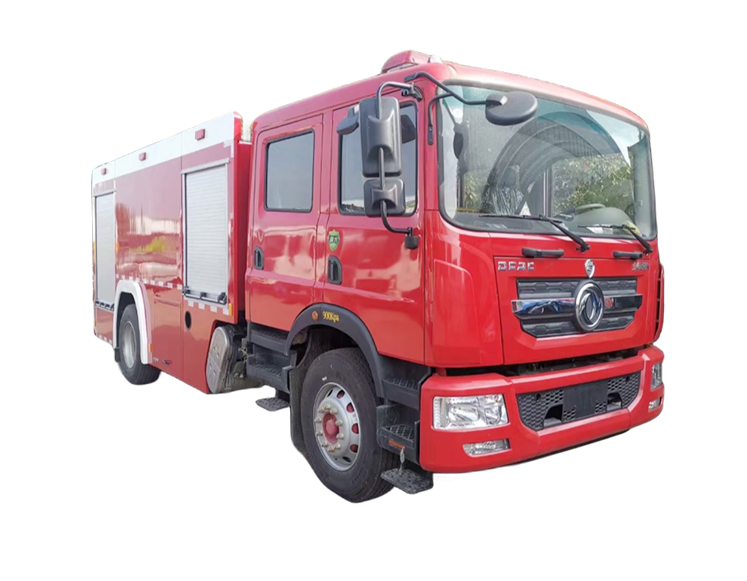

产品介绍
一、整车主要技术参数
1、外形尺寸 ：8190*2510*3340（mm）
2、满载总质量 ：16000kg
3、整备质量 ：9450kg
4、最高车速 ：105km/h
二、底盘参数
1、型号 ：东风汽车股份有限公司/ EQ1185DJ9CDF
2、发动机 ：东风康明斯发动机有限公司 康机230马力发动机
3、型号 ：B6.2NS6B230
4、功率 ：169kW
5、驱动型式 ：后轮驱动
6、轴距 ：4700mm
7、排放标准 ：国六
三、驾驶室
1、结构 ：平头、原装双排座四开门乘员室。
2、座位设置 ：前排3人后排3人。
3、座位前面加装护栏兼扶手。消防队员在奔赴灭火救援途中快速背负空气呼吸器，到达火场后，迅速投入灭火救援行动。
4、驾驶室结构 ：安装适应倾翻的液压翻转机构。
5、驾驶室内设备 ：除原车空调、ABS、方向助力等设备外，加装取力器控制开关、100W警报器、警灯开关等。
6、驾驶室外部 ：驾驶室顶靠前部安装有长排警灯1个。
四、容罐
1、容量 ：6100Kg
2、材质 ： 水罐：优质钢板，经高科技防腐处理
3、结构 ： 框架焊接，罐体内设置纵、横防荡板，以减少车辆行驶过程中罐内水对罐体的冲击；罐体前后壁板折有梯形折筋，使罐体具有足够的强度、刚度。
4、罐顶设快速开启式人孔，方便维修人员进出。罐内设有防止水泵吸水形成旋涡从而影响流量的装置和滤网。
5、罐内设有不锈钢浮球式液位指示器，可通过仪表板上液位表显示罐内灭火剂的容量；罐底设有带球阀的排污口。
6、罐体设有1个76mm溢流管，车厢两边各1个76mm注入口，便于其他车辆供水加液之用。
7、设备 ：1个人口孔，带有快速锁紧及开启装置。
8、1个液位指示器。
9、1个排污口，带不锈钢球阀。
10、2个注水口（左右各一）
11、工艺：焊接牢固、可靠，去除清理夹渣、虚焊等缺陷；焊后应对罐体做24小时静水压试验，确保不渗漏。
五、消防泵及管路系统
1、消防泵 ：CB10/40低压消防泵
2、流量 ： 40L/s
3、压力 ： 1.0MPa
4、安装型式 ： 后置
5、真空泵 ：活塞式；
6、真空泵材质 ：耐磨、抗腐蚀达到密封要求；
7、引水时间≤35s，吸深≥7m。
8、最大真空度 ：≥85kPa；
9、吸水管路 ：水泵设有Φ125mm进水口，可从天然水源、液罐、消防蓄水池吸水，另可加转换异径接口连接消防栓吸水供水，吸水管放置于车顶。1个带Φ125mm蝶阀的进水口，用于与水罐相连接。
10、车顶设置1个Φ89mm出水消防炮管路及控制阀，采用挠性接头；
11、泵房左右两侧各设置1个Φ80mm手动球阀控制的出水口。
12、注水管路：泵房内设置1个Φ65mm水泵向罐内注水管路及控制阀；
13、车厢左右两侧各有1个Φ65mm注水管，可向罐内注水，接口为内扣式接口，并设有闷盖。
14、放余水管路：为保护水泵及各球阀，在管路中加装了放余水管路，并分别配有球阀。
15、冷却水管路：为使取力器在工作中应付各种复杂情况，配有与进出水管路连通的冷却水管路及控制阀。
六、消防炮
1、型号 ：PS40型消防炮
2、流量 ：40（L/s）
3、射程 ：水≥55m
4、压力 ：1.0MPa
5、位置 ：位于水罐顶部。
6、控制 ：采用手动控制，带锁止机构，方便操作。
