程力地锚车用于油田固定绷绳的设计与应用
一、引言

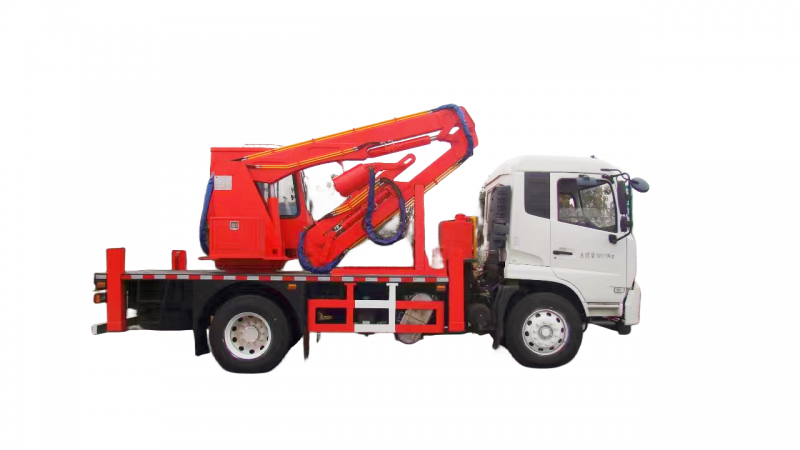

程力地锚车是一种用于油田固定绷绳的特殊设备,它采用载重汽车二类底盘,具备快速拧入和拧出作业的能力。本技术方案将介绍程力地锚车的主要特点、用途、设计原则、安全措施以及满足强制性标准和HSE规范的重要性。
二、主要特点
载重汽车二类底盘:程力地锚车采用强大的载重汽车二类底盘,确保了足够的承载能力,以满足油田作业的需要。
矩形伸缩折叠警:设备配备四节矩形伸缩折叠警,使地锚车在作业时能够灵活适应不同的工作环境和高度要求。
液压支腿:程力地锚车可选择H型或蛙型液压支腿,提供稳定的工作平台,确保安全的操作。
360度制旋转:设备转台可360度旋转,使操作更加便捷,适应多种工作角度。
液压控制和气动取力器:整车采用液压控制系统,操作方便,动作平稳,且配备气动取力器摘挂功能,提高操作效率。
三、用途
程力地锚车主要用途包括但不限于以下几个方面:
油田作业:用于油田固定绷绳,确保油井设备的稳定性和安全性。
道路建设:可用于道路建设中的地锚作业,提供道路施工的支持和稳定。
工程建设:适用于各种工程项目中的地锚作业,如桥梁、隧道等建筑工程。
其他领域:程力地锚车的灵活性使其适用于多个领域的绳索和绳索固定需求。
四、设计原则
在程力地锚车的设计中,应遵循以下原则:
结构稳固:确保设备的结构稳固,能够承受高强度的工作负荷。
操作人员安全:考虑操作人员的安全,包括提供必要的防护设施和紧急停车装置。
操作便捷性:设计应考虑操作的便捷性和舒适性,以提高工作效率。
环境友好:采用环保材料和技术,符合HSE规范要求,降低对环境的影响。
五、安全措施和满足标准
为确保程力地锚车的安全性,应采取以下安全措施并满足相关标准:
紧急停车装置:装备紧急停车按钮,以应对突发情况。
安全带和防护设施:操作人员应佩戴安全带,并确保设备上的旋转部件和运动部分有足够的防护罩。
定期检测和维护:进行定期检测和维护,确保设备的正常运行和安全性。
强制性标准遵守:遵守相关的“3C”强制性标准,以确保产品质量和安全性。
地锚车是一种用于在户外环境中稳固和支撑结构或设备的专用车辆。它们通常用于建设和维护临时结构,如帐篷、工程机械、通信设备、野外医疗站和其他需要牢固支撑的应用。地锚车的主要功能是通过使用螺旋或锤击地锚,将锚点牢固地固定在地面上,以提供稳定性和安全性。
下面将详细介绍地锚车的各个方面,包括其技术特点、性能要求、试验方法和专用装置要求。
1. 一般要求
地锚车必须具备高度的稳定性和强度,以承受振动和冲击,同时保持连接牢固,防止任何部件的变形或脱落。各部件之间的连接应牢固,转动应灵活,不应有卡阻或干涉现象。气、液管线应排列整齐,无渗漏,电气线路应布置规范,无短路。在底盘改装时,应确保原底盘性能不受影响。润滑油嘴和润滑脂(油)应装配齐全,活动关节和摩擦面应涂抹规定的润滑脂(油)。专用装置的油漆涂层应符合规定要求。焊缝应光滑、平整、坚固,不应有焊接缺陷。
2. 整车要求
外廓尺寸、轴荷、总质量、最小离地间隙、接近角、离去角等要符合相关规定。
侧面防护装置、后下部防护装置、后视镜、照明和信号装置、回复反射器、排气烟度排放和排气污染物排放限值都需要符合特定标准。
各种灯光的配光性能、警告牌等也需符合相关标准。
VIN(车辆识别号)需符合规定。
3. 安全设施
钢丝绳需要符合相关规定。
地锚车应配备足够的消防器材。
外露高速旋转零件需要设置防护罩,以确保安全。
4. 专用装置要求
取力器需要运转平稳,无异响。
取力器在工作压力下,温升不应超过规定值。
液压油箱需要进行渗漏试验,保压期间不应有渗漏。
液压系统和液压元件需要符合相关规定。
气路系统和气动元件需要分别符合规定。
绞车需要可靠的润滑和密封,刹车需要可靠、安全。
钻进机构需要符合相关要求。
减速器噪声不应超过规定值。
5. 整车性能要求
地锚车的性能需要进行定型试验,以确保其各项指标满足要求。
6. 试验方法
地锚车行驶性能试验由国家授权的检测机构进行。
专用装置的气路系统、液压系统、旋转式地锚车、锤击式地锚车、绞车、悬臂等部件都需要经过试验,包括密封测试、液压系统测试、伸缩试验、回转试验、载荷试验等。
钻进机构需要进行钻进试验,确保其性能稳定可靠。
减速器需要进行噪声测试。
防碰装置需要进行防碰试验。
